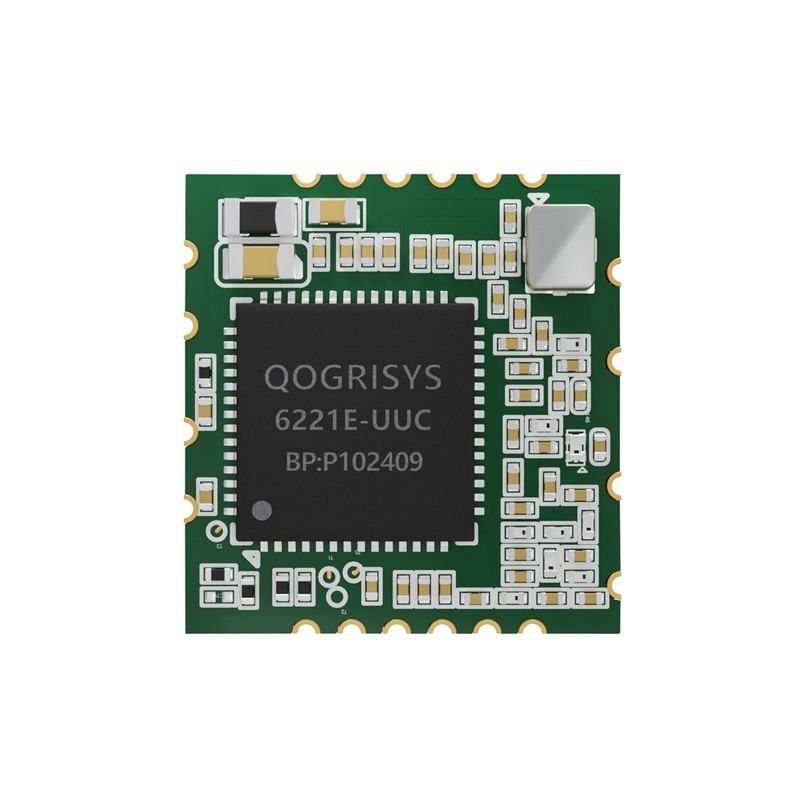

Bluetoothの3.3V Realtek WiFiモジュールの送り主の受信機RTL8821CUのPCM

プロダクト細部

起源の場所: 中国

ブランド名: OFLYCOMM

証明: CE/ROHS/REACH

モデル番号: 6221E-UUC-02

支払及び船積みの言葉

最小注文数量: 5/pcs

価格: USD 3.3-5.5/pcs

パッケージの詳細: 巻き枠

受渡し時間: 15-40仕事日

支払条件: T/T

供給の能力: 4000000pcs/month

最もよい価格を得なさい
ハイライト:

3.3V Realtek WiFiモジュール

,

Realtek WiFiモジュールのPCM

,

Bluetooth RF無線WIFIのモジュール

モデルNO:
6221E-UUC-02
産地:
広東省、中国
動作温度 (min):
0°C
動作温度 (通常):
25°C
動作温度 (最大):
70°C
VCC33:
3.3V
モデルNO:
6221E-UUC-02
産地:
広東省、中国
動作温度 (min):
0°C
動作温度 (通常):
25°C
動作温度 (最大):
70°C
VCC33:
3.3V
Bluetoothの3.3V Realtek WiFiモジュールの送り主の受信機RTL8821CUのPCM

リアルテックのWi-Fi モジュール Wi-Fi送信機受信機 RTL8821CU Bluetooth付き RF モジュール



6221E-UUC-02の一般パラメータ



モデル名: 6221E-UUC

製品説明: Wi-Fi/Bluetooth 機能をサポートする

尺寸:L x W x H: 13 x 12.2 x 1.7mm

Wi-Fi インターフェイス:USB 20

BT インターフェース:USB 2.0

動作温度:0°Cから70°C

保存温度:−55°Cから85°C

RoHS:すべてのハードウェアコンポーネントは,EUのRoHS指令に完全に準拠しています

ピン説明

Bluetoothの3.3V Realtek WiFiモジュールの送り主の受信機RTL8821CUのPCM 0

はい 名前 タイプ 記述 電圧
1 GND - 地上接続
2 WL_BT_ANT I/O 5G Wi-Fi と BT ANT
3 WL_ANT について I/O 2.4G Wi-Fi ANT
4 GND - 地上接続
5 PCM IN 私は PCM IN 3.3V
6 PCM OUT オー PCM OUT 3.3V
7 PCM SYNC オー PCM SYNC 3.3V
8 PCM CLK I/O PCM CLK 3.3V
9 BT_WAKE_HOST について オー

Bluetooth デバイスで HOST を目覚めさせる

デフォルト低,高アクティブ

3.3V
10 HOST_WAKE_BT について 私は

HOST から Bluetooth デバイスを目覚めさせる

このピン NC,USBインターフェイス wakeBTを使用して保持することができます

3.3V
11 VDD33 P 3.3V 電源入力 3.3V
12 D- I/O USB DATA DM
13 D+ I/O USB DATA DP
14 GND - 地上接続
15 NC I/O 浮いている
16 WL_DIS 私は

Wi-Fi 障害者

WL ON: 高く引っ張る; WL OFF: 低く引っ張る

このピン機能はサポートされていません.

3.3V
17 BT_DIS 私は

ブルーツ・デイザブル

BT ON:高に引っ張る; BT OFF:低く引っ張る

このピン機能はサポートされていません.

3.3V
18 CHIP_EN 私は

チップが使える

デフォルト ON: 高く引っ張る; OFF: 低く引っ張る

モジュールデフォルトの引き上げ高

3.3V
19 HOST_WAKE_WL について 私は

Wi-Fi デバイスを目覚めさせるための HOST

デフォルトの高入力低目覚めモジュール

3.3V
20 WL_WAKE_HOST について オー

Wi-Fi デバイスで HOST を目覚めさせる

デフォルト低,出力高 ホストを目覚めさせる

3.3V
21 NC - 浮いている
22 GPIO8 I/O

LED GPIO

LED カソードに接続

3.3V

P:パワーI:インプットO:アウトプット
