プロダクト細部
起源の場所: 中国
ブランド名: FN-LINK
証明: ROHS/REACH

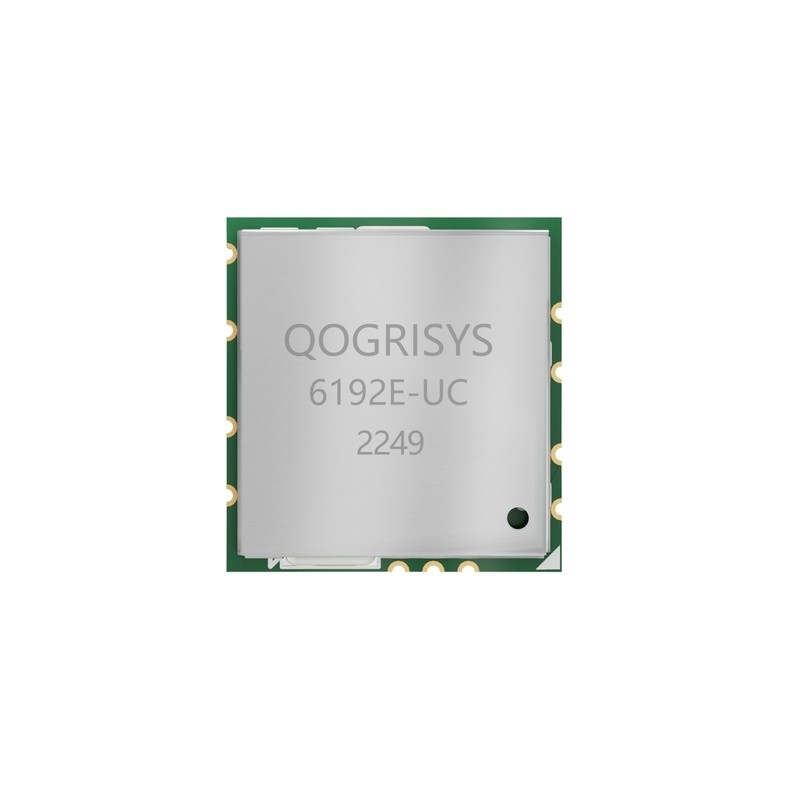

モデル番号: 6192E-UC
支払及び船積みの言葉
最小注文数量: 5/pcs
価格: USD 4.1-5.5/pcs
パッケージの詳細: 巻き枠
受渡し時間: 15-40仕事日
支払条件: T/T
供給の能力: 4000000pcs/month
チップセット: |
RTL8192FC |
周波数範囲: |
2.400 GHz | 2.497 GHz |
実用温度: |
0°Cへの70°C |
保管温度: |
-40°Cへの85°C |
Pinは支払う: |
11のピン |
チャネルの数: |
Ch1 | Ch14 |
チップセット: |
RTL8192FC |
周波数範囲: |
2.400 GHz | 2.497 GHz |
実用温度: |
0°Cへの70°C |
保管温度: |
-40°Cへの85°C |
Pinは支払う: |
11のピン |
チャネルの数: |
Ch1 | Ch14 |
1. 短いS0 /S1 2antennaの跡はできるだけよりよく一致にtunningのためのπcircuitを加えた;
2. 90ohmインピーダンスとしてUSBの跡制御;
3. 3V3電源は2つのフィルター コンデンサー（10uf+0.1uf）を加えた;
| モデル | 6192E-UC | 主要なチップセット | RTL8192EU |
| インターフェイス | USB | WiFiの標準 | IEEE802.11b/g/n |
| データ転送速度 | 300Mbps | 証明 | ROHSの範囲 |
| RFのアンテナ | 外部アンテナ | OSは支えた | Linux/アンドロイド/Windows |
| 頻度 | 2.4GHz | 電源 | 3.3V |
| いいえ | 名前 | タイプ | 記述 | 電圧 |
| 1 | GND | - | アース接続 | |
| 2 | 蟻0 | 入力/出力 | RF入力/出力port0 | |
| 3 | 蟻1 | 入力/出力 | RF入力/出力port1 | |
| 4 | GND | - | アース接続 | |
| 5 | VDD33 | P | 主力の電圧源は3.3Vを入れた | 3.3V |
| 6 | USB_DM | 入力/出力 | USB D- | |
| 7 | USB_DP | 入力/出力 | USB D+ | |
| 8 | GND | - | アース接続 | |
| 9 | NC | - | 浮遊（地面に接続されなくてしなさい） | |
| 10 | NC | - | 浮遊（地面に接続されなくてしなさい） | |
| 11 | NC | - | 浮遊（地面に接続されなくてしなさい） |
RTL8192FC Wifiモジュールの適用
。
