OTT IPTVのための2つのIPEX Wifi Bluetoothモジュール867Mbps 32ピン

プロダクト細部

起源の場所: 中国

ブランド名: OFLYCOMM

証明: CE/ROSH/REACH

モデル番号: 6222D-UUC

支払及び船積みの言葉

最小注文数量: 5PCS

価格: USD4.5-7.5/pcs

パッケージの詳細: 巻き枠

受渡し時間: 15-40仕事日

支払条件: T/T

供給の能力: 4000000pcs/month

最もよい価格を得なさい
ハイライト:

2 IPEX Wifi Bluetoothモジュール

,

OTT IPTV Wifi Bluetoothモジュール

,

867Mbps Wifiのトランシーバー モジュール

モジュール:
6222D-UUC
非常に統合される:
そうだ
に従いなさい:
IEEE802.11a/b/g/n/ac
アンテナ:
2T2R+BT ANT
IPEX:
2
ピン:
32
モジュール:
6222D-UUC
非常に統合される:
そうだ
に従いなさい:
IEEE802.11a/b/g/n/ac
アンテナ:
2T2R+BT ANT
IPEX:
2
ピン:
32
OTT IPTVのための2つのIPEX Wifi Bluetoothモジュール867Mbps 32ピン

オリジナルWiFi Bluetooth モジュール OTT/IPTV 向けに 867Mbps までの速度

6222D-UUCは,低コストで低消費電力のモジュールで,Wi-FiとBluetoothの機能をすべて備えています.高度に統合されたモジュールは,ウェブブラウジング,VoIP,Bluetooth ヘッドセットのアプリケーションローミング機能と高度なセキュリティにより,ワイヤレスLANの異なるベンダーと互動できます.

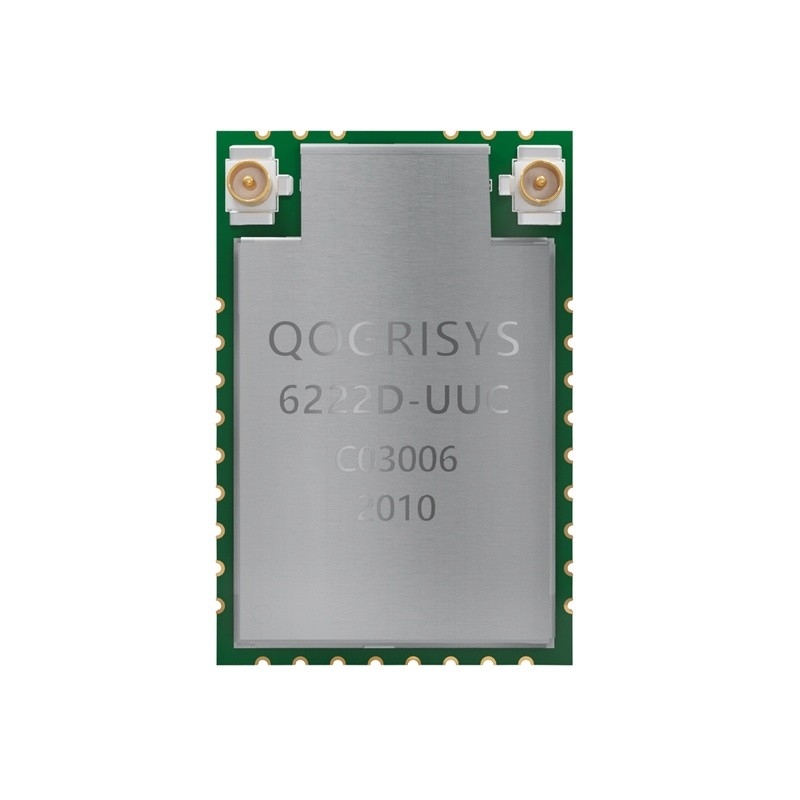

OTT IPTVのための2つのIPEX Wifi Bluetoothモジュール867Mbps 32ピン 0
6222D-UUCの簡単な見方

1. 5 GHz 802.11ac,または 2.4G/5G 802.11n WLAN アプリケーションのためのWLAN SOC

2.867 Mbps までのデータレートまでの 2 つのストリーム空間マルチプレックス

3.2.4GHz: 20/40MHzに対応する

4.5GHz:20/40/80MHz

5.USB2.0 WLANとBTコントローラ

ピン定義

OTT IPTVのための2つのIPEX Wifi Bluetoothモジュール867Mbps 32ピン 1



はい. 名前 タイプ 記述 電圧
1 GPIO5 I/O

IC GPIO5

(sFlash MISO PINを表示する)


2 GPIO4 I/O

IC GPIO4

(sFlash MOSI PIN) (MOSI PINを表示する)


3 エコスケア I/O 外部シリアルフラッシュクロック
(sFlashをドングルで適用する)

4 エー・エー・S I/O 外部32KまたはRTCクロック入力
(sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (sFlash CS PIN) (CS PIN) (CS PIN) (CS PIN) (CS PIN) (CS PIN) (CS PIN) (CS PIN)

5 GND - どうした? 地上接続
6 WL_DP+ I/O USBデータ+ (USB2.0)
7 WL_DM- I/O USBデータ (USB2.0)
8 GND - どうした? 地上接続
9 GPIO3_WPS - どうした? IC GPIO3 ((WLAN WPS)
10 GPIO8_LED - どうした? IC GPIO8 ((WLAN LED低アクティブ)
11 GND - どうした? 地上接続
12 BT_RF I/O BT RFポート
13 GND - どうした? 地上接続
14 BT_WAKE_HOST について オー BT ホストを目覚めさせる 3.3V
15 HOST_WAKE_BT について 私は HOST BT 覚醒する 3.3V
16 GPIO0 - どうした? IC GPIO0
17 GPIO1 - どうした? IC GPIO1
18 GND - どうした? 地上接続
19 WL_RF1 I/O 2.4G/5G Wi-Fi RFポート1 (オプション)
20 GND - どうした? 地上接続
21 GND - どうした? 地上接続
22 WL_RF0 I/O 2.4G/5G Wi-Fi RFポート0 (オプション)
23 GND - どうした? 地上接続
24 GND - どうした? 地上接続
25 GND - どうした? 地上接続
26 WL_WAKE_HOST について オー

WLAN ホストを起動

(IC GPIO6と共有)

3.3V
27 リセット 私は

デバイスのピンを有効にする

ON:高に引っ張る; OFF:低に引っ張る

3.3V
28 HOST_WAKE_WL について 私は

HOST_WAKE_WLAN について

(IC GPIO7と共有)

3.3V
29 GND - どうした? 地上接続
30 VDD33 P 3.3V 入り電圧 3.3V
31 NC - どうした? 接続がない (浮遊)
32 GND - どうした? 地上接続

適正 な 応用

6222D-UUC は タブレット/ノートブック/テレビボード/広告機/OTT/IPTV/DVB/STB/DV/IPC/ミニ運転レコーダー/ドアベル/スマートテレビなどに適用できます

さらに 質問

Q1: 関連ドライバーをどうやって取得できますか?

プロジェクト情報で販売部に連絡してください. FAEは,あなたの情報に従って,あなたに適切なものを送ります.

Q2:あなたのモジュールは認証を受けますか?

そう,我々のモジュールは全て 認定されています.
