プロダクト細部
起源の場所: 中国
ブランド名: QOGRISYS
証明: CE/FCC/SRRC/IC/TELEC/ROHS/REACH

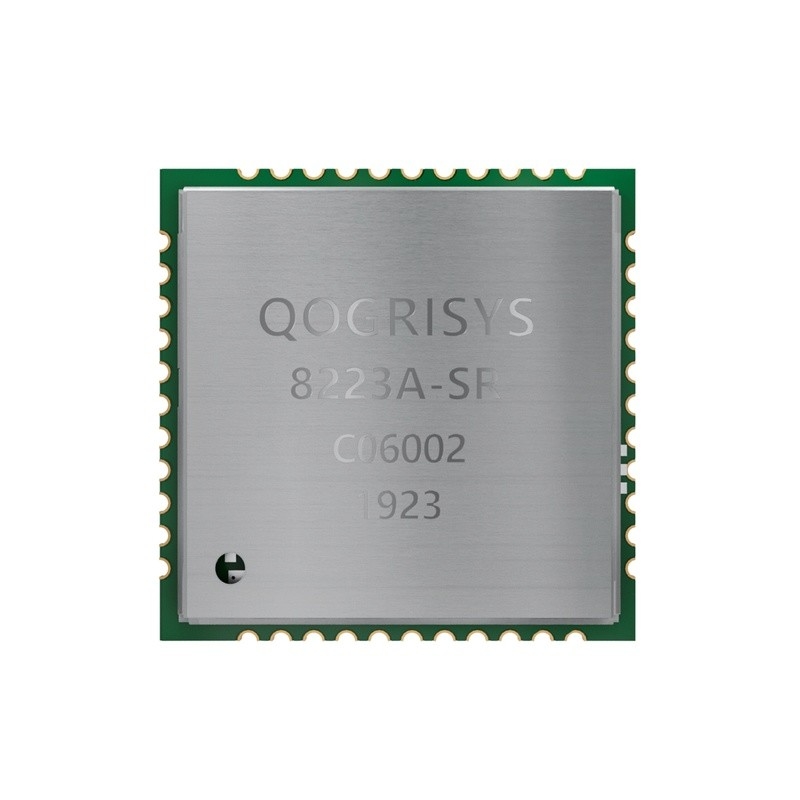

モデル番号: 8223A-SR
支払及び船積みの言葉
最小注文数量: 5/pcs
価格: USD 4-6.8/pcs
パッケージの詳細: 巻き枠
受渡し時間: 15-40仕事日
支払条件: T/T
供給の能力: 4000000pcs/month
チップセット: |
QCA1023 |
WiFiの標準: |
IEEE802.11a/b/g/n/ac |
頻度: |
2.4GHz/5.8GHz |
インターフェース: |
SDIO/Uart/PCM |
OSサポート: |
人間の特徴をもつ/Linux |
保証: |
WEP、TKIP、AES、WPA、WPA2 |
サイズ: |
12.0x12.0x1.7mm |
適用する: |
IPTV/OTTセットトップボックス |
チップセット: |
QCA1023 |
WiFiの標準: |
IEEE802.11a/b/g/n/ac |
頻度: |
2.4GHz/5.8GHz |
インターフェース: |
SDIO/Uart/PCM |
OSサポート: |
人間の特徴をもつ/Linux |
保証: |
WEP、TKIP、AES、WPA、WPA2 |
サイズ: |
12.0x12.0x1.7mm |
適用する: |
IPTV/OTTセットトップボックス |
Fn-Link Technologyは、Wi-Fi、Bluetoothのすべての機能を備えた低コストで低消費電力のモジュールを発表したいと思います。高度に統合されたモジュールにより、Webブラウジング、VoIP、Bluetoothヘッドセットアプリケーションが可能になります。シームレスなローミング機能と高度なセキュリティにより、無線LAN内のさまざまなベンダーの802.11a / b / g / n / acアクセスポイントと対話することもできます。
応用
このコンパクトなモジュールは、Wi-Fi + BTテクノロジーを組み合わせたトータルソリューションです。このモジュールは、スマートフォンおよびポータブルデバイス用に特別に開発されています。
一般的な仕様
|
モデル名 |
8223A-SR |
|
製品説明 |
WiFi / Bluetooth機能をサポートする |
|
寸法 |
L x W x H：12 x 12 x 1.8（標準）mm |
|
WiFiインターフェース |
SDIOV3.0をサポート |
|
BTインターフェース |
UART / PCM |
|
作動温度 |
-30°Cから85°C |
|
保管温度 |
-40°Cから125°C |
推奨動作定格
|
最小 |
Typ。 |
最大。 |
単位 |
|
|
作動温度 |
-30 |
25 |
85 |
摂氏 |
|
VCC33 |
3.15 |
3.3 |
3.45 |
V |
|
VDDIO |
1.7 |
1.8または3.3 |
3.45 |
V |
SDIOピンの説明
このモジュールは、すべての1.8V 4ビットUHSI速度（3.3Vのデフォルト速度（25MHz）および高速（50 MHz）。SDIOクロックを停止し、割り込み信号をGPIOピンにマッピングする機能があります。この「帯域外」割り込み信号は、WLANデバイスがSDIOインターフェイスをオンにするときにホストに通知します。WLANチップ内からゲートクロックの制御を強制する機能も提供されます。
お客様を尊重し、モジュールを購入する前に販売スタッフに連絡して販売前の相談を行ってください。そうしないと、モジュールがニーズを満たさないか、モジュールに在庫がない可能性があります。
詳細な仕様書は、公式サイトまたは販売からダウンロードしてください。
