> 製品 > WiFi BTモジュール > タブレットのPCのためのRTL8723DS Bluetooth4.2 SDIOのコンボ モジュール2.4GHz

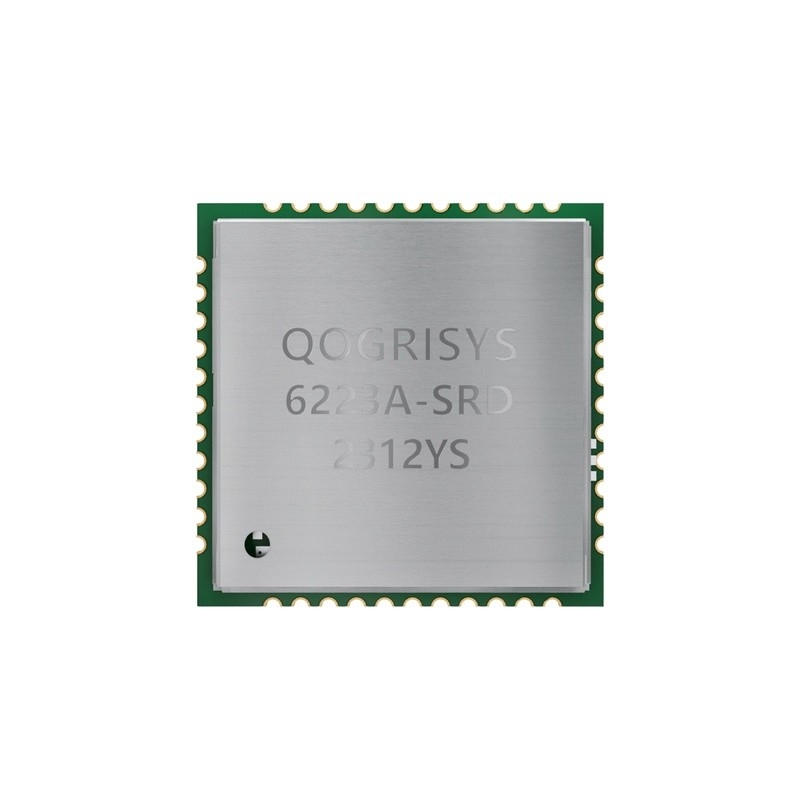

タブレットのPCのためのRTL8723DS Bluetooth4.2 SDIOのコンボ モジュール2.4GHz

プロダクト細部

起源の場所: 中国

ブランド名: OFLYCOMM

証明: CE/FCC/SRRC/ROHS/REACH

モデル番号: 6223A-SRD

支払及び船積みの言葉

最小注文数量: 5/pcs

価格: USD 2.1-3/pcs

パッケージの詳細: 巻き枠

受渡し時間: 15-40仕事日

支払条件: T/T

供給の能力: 4000000pcs/month

最もよい価格を得なさい
ハイライト:

RTL8723DS SDIOのコンボ モジュール

,

Bluetooth 4.2 SDIOのコンボ モジュール

,

2.4GHzタブレットのPC BTモジュール

チップセット:
RTL8723DS
WiFiの標準:
IEEE802.11b/g/n
頻度:
2.4GHz
インターフェース:
SDIO/Uart
OSサポート:
Windows/人間の特徴をもつ/Linux
保証:
WEP、TKIP、AES、WPA、WPA2
サイズ:
12.0x12.0x1.8mm
適用する:
タブレットのPC
チップセット:
RTL8723DS
WiFiの標準:
IEEE802.11b/g/n
頻度:
2.4GHz
インターフェース:
SDIO/Uart
OSサポート:
Windows/人間の特徴をもつ/Linux
保証:
WEP、TKIP、AES、WPA、WPA2
サイズ:
12.0x12.0x1.8mm
適用する:
タブレットのPC
タブレットのPCのためのRTL8723DS Bluetooth4.2 SDIOのコンボ モジュール2.4GHz

RTL8723DS Bluetooth4.2SDIOコンボモジュール2.4GHzタブレットPC用



製品概要

6223A-SRDは、LGA(Land-Grid Array)フットプリントを備えたWi-Fi + BTコンボモジュールの小型で薄型で、ボードサイズは12mm * 12mm、モジュールの厚さは1.9mmです。SMTプロセスで簡単に製造でき、タブレットPC、ウルトラブック、モバイルデバイス、および消費者向け製品に非常に適しています。Wi-Fiがホストプロセッサに接続するためのSDIOインターフェイスと、BT用の高速UARTインターフェイスを提供します。また、BTコントローラーを介して外部オーディオコーデックに直接リンクするオーディオデータ送信用のPCMインターフェイスも備えています。Wi-Fiスループットは1x1802.11nb / g / n MIMOテクノロジーを使用することで理論的には最大150Mbpsになり、BluetoothはBT2.1 + EDR /BT3.0およびBT4.2をサポートできます。6223A-SRDは、高度なCOMSプロセスに基づく高度に統合されたWi-Fi / BTシングルチップを使用します。6223A-SRDは、Wi-Fi / BT機能ブロック全体をSDIO / UART、MAC、BB、AFE、RFE、PA、EEPROM、LDO / SWRなどのチップに統合しますが、PCBに残る受動部品は少なくなります。

このコンパクトなモジュールは、Wi-Fi + BTテクノロジーを組み合わせたトータルソリューションです。このモジュールは、スマートフォンおよびポータブルデバイス用に特別に開発されています。



一般仕様

モデル名

6223A-SRD

製品説明

Wi-Fi / Bluetooth機能をサポートする

寸法

L x W x H:12 x 12 x1.8(標準)mm

Wi-Fiインターフェース

SDIOV2.0をサポート

BTインターフェース

UART / PCM

作動温度

0°Cから70°C

保管温度

-40°Cから85°C

RoHS

すべてのハードウェアコンポーネントは、EURoHS指令に完全に準拠しています

推奨動作定格

デジタルIOは、VDD33またはVDD18アプリケーションをサポートします。



最小

Typ。

最大。

単位

作動温度

0

25

70

摂氏

VCC33

3.15

3.3

3.45

V

VDDIO

1.7

1.8または3.3

3.45

V



Wi-Fi / BTRF仕様 2.1 2.4GHzRF仕様

特徴

説明

動作周波数

2.4002.4835GHz

スペクトルマスク

最小b / g / n

Typ。b / g / n

最大。b / g / n

単位b / g / n

1番目のサイドローブ(fc±11MHZまで)

-

-42 / -38 / -32

-

dBr

2番目のサイドローブ(fc±22MHZまで)

-

-52 / -60 / -60

-

dBr

周波数許容範囲

-20 / -20 / -20

-

20/20/20

ppm

基準

Wi-Fi:
IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11d、IEEE 802.11e、IEEE 802.11h、IEEE 802.11i

BT:
V2.1 + EDR / BT v3.0 / BT v3.0 + HS / BT v4.2

変調

Wi-Fi:
802.11b:CCK(11、5.5Mbps)、

BPSK(1Mbps)、
802.11 g / n:OFDM

BT:
8DPSK、π/ 4 DQPSK、GFSK

QPSK(2Mbps)、

PHYデータレート

Wi-Fi:
802.11b:11,5.5,2,1 Mbps
802.11g:54,48,36,24,18,12,9,6 Mbps 802.11n:最大150Mbps

BT:
基本レートの場合は1Mbps
拡張データレートの場合は2.3Mbps

送信出力電力

Wi-Fi:
802.11b @ 11 Mbps 802.11g @ 54 Mbps 802.11n @ 65 Mbps

BT:
最大+ 10dBm

17±1.5dBm
14±1.5dBm13±1.5dBm(MCS 7_HT20)13±1.5dBm(MCS 7_HT40)

EVM

802.11b / 1Mbps:EVM-10dB 802.11b / 11Mbps:EVM-10dB 802.11g / 6Mbps:EVM-5dB 802.11g / 54Mbps:EVM-25dB 802.11n / 6.5Mbps:EVM-5dB 802.11n / 65Mbps:EVM-28dB 802.11n / 13.5Mbps:EVM-5dB 802.11n / 135Mbps:EVM-28dB

受信機感度(Wi-Fi)

802.11b @ 8%PER
1Mbps
-91dBm
2Mbps
-89dBm
5.5Mbps
-87dBm
11Mbps
-85dBm最大入力レベル≥-8

6Mbpsあたり802.11g @ 10% -87dBm 9Mbps -86dBm 12Mbps-84dBm 18Mbp​​s-82dBm 24Mbps-79dBm 36Mbps-75dBm 48Mbps -71dBm 54Mbps -70dBm

最大入力レベル≥-20

802.11n @ 10%PER HT20_MCS 0 -87dBm HT20_MCS 1-84dBm HT20_MCS 2 -82dBm HT20_MCS 3 -79dBm HT20_MCS 4 -75dBm HT20_MCS 5 -71dBm HT20_MCS 6 -70dBm HT20_MCS 7 -69dBm最大入力レベル≥-20

HT40_MCS 0-84 HT40_MCS 1-81 HT40_MCS 2-79 HT40_MCS 3-76 HT40_MCS 4-72 HT40_MCS 5-68 HT40_MCS 6-67 HT40_MCS 7-66

レシーバ感度(BT)

-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps

オペレーティングチャネル

Wi-Fi 2.4GHz:
11:(Ch。1-11)–アメリカ合衆国

13:(Ch。1-13)–ヨーロッパ

FN-LINK TECHNOLOGY LIMITED 4 専有情報および機密情報

6223A-SRD



14:(Ch。1-14)–日本BT 2.4GHz:Ch。0〜78

報道規制

Wi-Fi:ACK付きCSMA / CA BT:AFH、時分割

アンテナ

外部アンテナ

ネットワークアーキテクチャ

Wi-Fi:アドホックモード(ピアツーピア)インフラストラクチャモード

ソフトウェアAP

Wi-Fiダイレクト
BT:Pico Net、Scatter Net

安全

Wi-Fi:WPA、WPA-PSK、WPA2、WPA2-PSK、WEP 64ビットおよび128ビット、IEEE 802.11x、IEEE 802.11i

BT:シンプルなペアリング

サポートされているOS

Android / Linux

ホストインターフェース

Wi-Fi:SDIO BT:UART

動作電圧

3.3±10%Vdc I / O供給電圧

寸法

典型的なL12.0 * W12.0 * H1.8mm
